ОСОБЕННОСТЬ

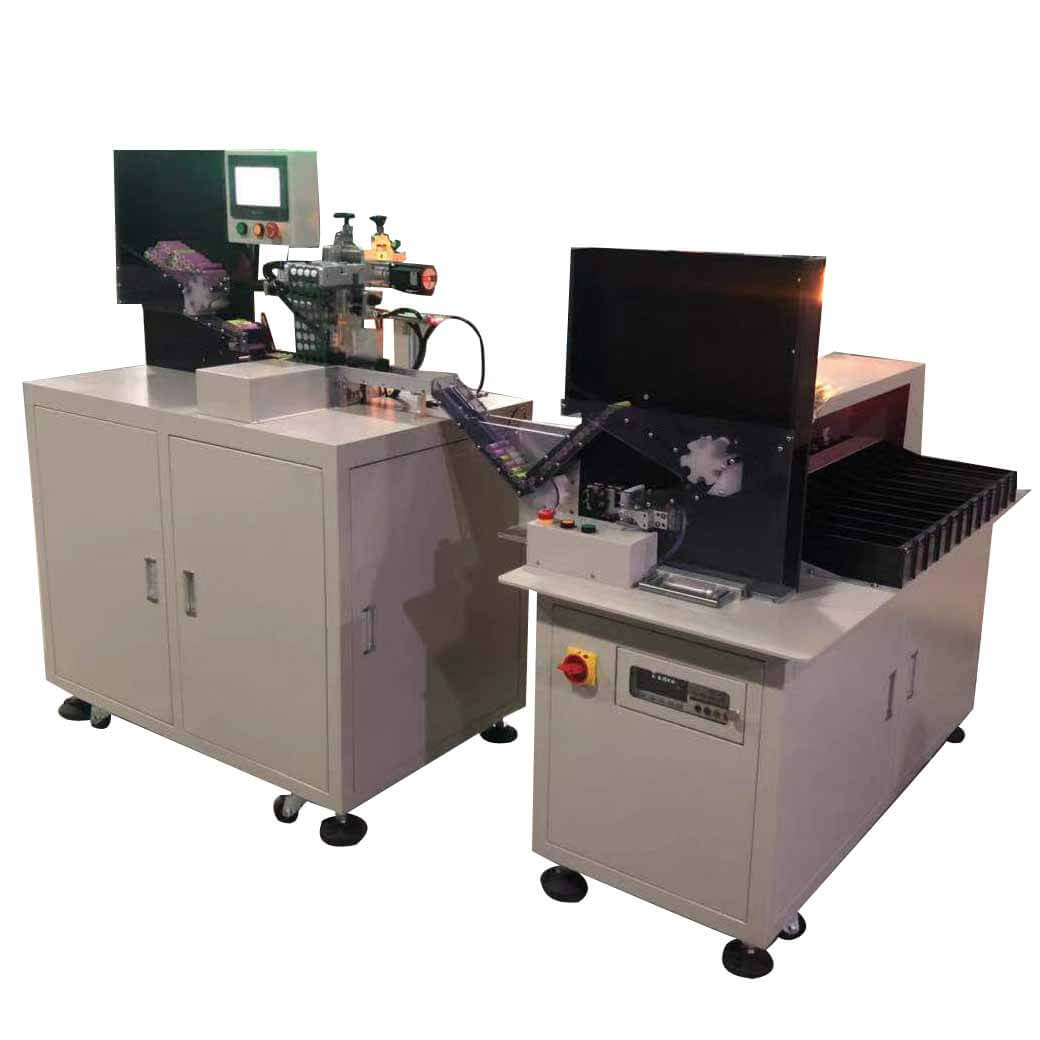

Автоматическая машина для сортировки наклеек с цилиндрическими батареями 18650 представляет собой тестовое сортировочное устройство для проверки внутреннего сопротивления и напряжения цилиндрической батареи после поверхностного мата и поставляется с высокоточной системой автоматического тестирования внутреннего сопротивления и напряжения. Внутреннее сопротивление и значение напряжения, установленные в компьютерном программном обеспечении, точно питают батарею до указанного положения передачи, и система может выполнять сортировку 11 (10 испытательных станций, 11 уровней сортировки). Общий расчетный КПД этого оборудования составляет около 4500 -5000 батарей в час, конструкция проста и щедра, а производительность стабильна. На рынке это было экономичное комбинированное оборудование для наклейки и сортировки. Две машины загружаются и принимаются в одном направлении. Их можно совмещать с одной операцией или по отдельности.
1. Профессиональная система управления, стабильная и надежная высокая скорость подразделения привода.
2. Устройство может отправить аккумулятор на указанную передачу в соответствии с установленным значением напряжения внутреннего сопротивления.
3. Специальная антиадгезионная воздушная головка формы ножа автоматически пробивает поверхность и точно приклеивается к торцу батареи.
4. Средняя скорость сортировки составляет 4500 шт/час с высокой стабильностью.
СПЕЦИФИКАЦИЯ
11 Машина для сортировки аккумуляторов Chanel
|
Модель |
ТМАКС-ФН-011 |
|
Источник питания |
AC220В ± 10% 50Гц |
|
Напряжение |
900 Вт |
|
Параметры сортировки |
Напряжение холостого хода и внутреннее сопротивление переменного тока |
|
Давление сжатого воздуха |
0,5 ~ 1,0 МПа |
|
Скорость сортировки |
≥80 частей на миллион |
|
Производительность |
5000 шт/ч |
|
Измерение |
1320x880x1450мм |
|
Батарея адаптации |
Цилиндрическая батарея (18650,32650,18500,26650,14500,21700 и т.д.) |
|
Приемный канал |
11 каналов |
|
Тестер внутреннего сопротивления |
ХИОКИ3561 или ХК3561 |
|
|
ХИОКИ3561: Точность напряжения холостого хода: ± 0,01% показаний; Разрешение дисплея: 0,1 мВ; Точность внутреннего импеданса: ± 0,1% показаний; Разрешение дисплея: 0,01 мОм
НК3561: Точность напряжения холостого хода: ± 0,05% показаний; Разрешение дисплея: 0,1 мВ; Точность внутреннего импеданса: ± 0,3% показаний; Разрешение дисплея: 0,01 мОм |
|
Общий вес |
280 кг |
|
Компонент управления |
7,5-дюймовый сенсорный экран, 3-осевой программатор ПЛК |
|
Устройство движения |
Шаговый двигатель с замкнутым контуром используется для перемещения, точного позиционирования и синхронного ремня, транспортирующего сердечник, чтобы предотвратить повреждение поверхности сердечника. |
|
Кормление |
Используя режим загрузки бункера, за один раз можно разместить 500 шт. |
|
Хранилище данных |
Тестовые данные могут быть сохранены на диске U |
|
Функция сканирования кода |
Может быть настроен |
|
Автоматический онлайн-интерфейс |
Его можно настроить для подключения выхода автоматической машины для поверхностной подушки в бункере машины, чтобы реализовать автоматическое подключение электрических сердечников и сэкономить затраты на рабочую силу. |
|
Другой |
Настраиваемый сканер и стыковка данных базы данных |
|
|
Дополнительный динамический тестер ядра распределения, отражающий качество и производительность ядра. |
|
|
Настраиваемая автоматическая машина для поверхностных матрасов с автоматическим подключением (электрический сердечник заливается в автоматическую машину для поверхностных матрасов, матрац с наклеенной поверхностью автоматически поступает в автоматический сортировщик, сортировка, экономия рабочей силы) |
|
|
Автоматический сбор количества продукции для демонстрации текущей эффективности производства |
Оборудование С конфигурация л ист
|
Тестер |
ХИОКИ3561 или НК3561 |
|
Компьютер |
Промышленный компьютер |
|
ПЛК |
FX3U-80MT/ES-A и SC-09 |
|
Сервопривод |
Серия Panasonic A5 |
|
Датчики |
Panasonic и Omron, Япония |
|
Направляющая |
ShangYin, Taiwan |
|
Несущий |
Япония НСК |
|
Цилиндр |
Адек |
|
Температура в помещении |
- 30 ℃ ~ 70 ℃ |
|
Фабрика |
Отсутствие загрязнения и сильных электромагнитных помех |
18650 Б батарея А автоматический С бегущая строка М боль
|
Источник входного газа |
0,4-0,8 МПа |
|
Стиль функции: |
шаговый привод с пневматикой |
|
Входное напряжение: |
AC220V |
|
Материалы для наклеек: |
Ячменная бумага или ПВХ |
|
Размер материала наклейки: |
Ячменная бумага Maxium 350 мм; внутренний диаметр свитка 72-75 мм |
|
Адаптируемый аккумулятор |
Аккумулятор 18650 плюс-минус |
|
Власть: |
Электроэнергия или пневматика |
|
Инструмент управления: |
Контактный экран 7,5 футов, машина программирования ПЛК и шаговый двигатель |
|
Расстояние от электродов до тела: |
100 мм (масштабируемый регулируемый) |
|
Производительность: |
4000 шт/ч; сингл 4шт |
|
Внешние размеры |
1,3 м*1 м*1,3 м |
Сортировщик аккумуляторов (дополнительный канал)
Бумажная наклейка
1 Стандартная экспортная упаковка: внутренняя защита от столкновений, внешняя экспортная деревянная упаковка.
2 Экспресс-доставка, по воздуху, по морю в соответствии с требованиями клиентов, чтобы найти наиболее подходящий способ.
3. Ответственный за ущерб в процессе доставки, бесплатно заменит поврежденную часть для вас.
СРОК ПОСТАВКИ : 15-20 дней после подтверждения заказа, дата доставки деталей должна быть определена в соответствии с
Сезон производства и количество заказа.
