Louis@lithmachine.comУстройство для нанесения покрытий с обратной запятой с рулона на рулон с прерывистым и непрерывным режимом нанесения покрытия

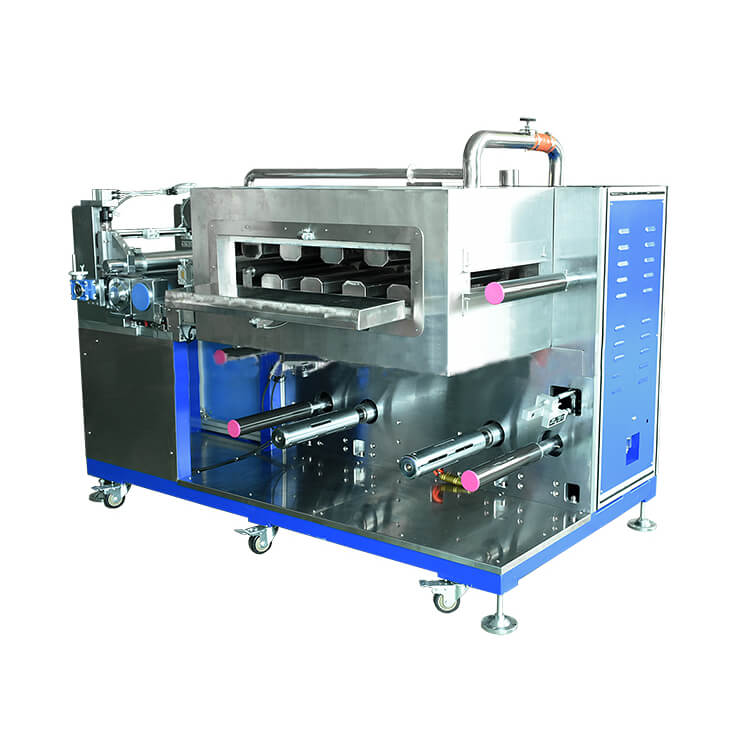

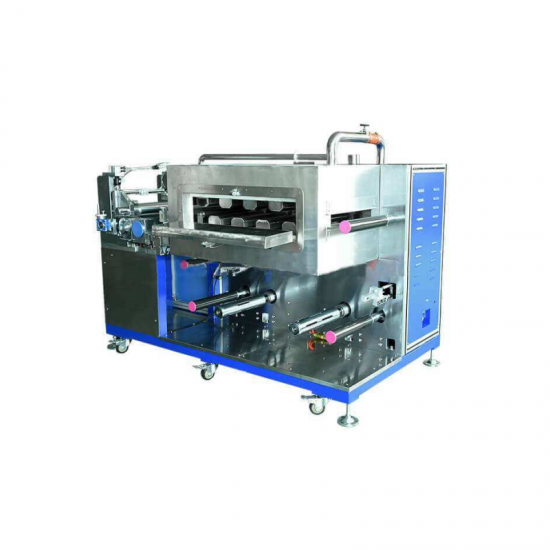

Экспериментальная лакировальная машина периодического действия представляет собой трехвалковое оборудование для нанесения покрытий. Он может выполнять непрерывное и прерывистое покрытие, которое удобно наносить на оборудование для процесса покрытия поверхности различных подложек. Особенно используется в индустрии литий-ионных аккумуляторов. Оборудование спроектировано таким образом, чтобы его было удобно использовать исследователям, при соблюдении требований точности и стабильности покрытия, что ничем не отличается от производства. Эффект сушки отличный, и это идеальный выбор для исследований и разработок и небольших испытаний литий-ионных аккумуляторов, суперконденсаторов, никелевых аккумуляторов и других вторичных аккумуляторов.
Характеристика
*Контроль натяжения подложки, стабильная лента, конфигурация корректирующего устройства;
* Печь с горячим воздухом, двухстороннее проветривание сверху и снизу, хороший эффект сушки;

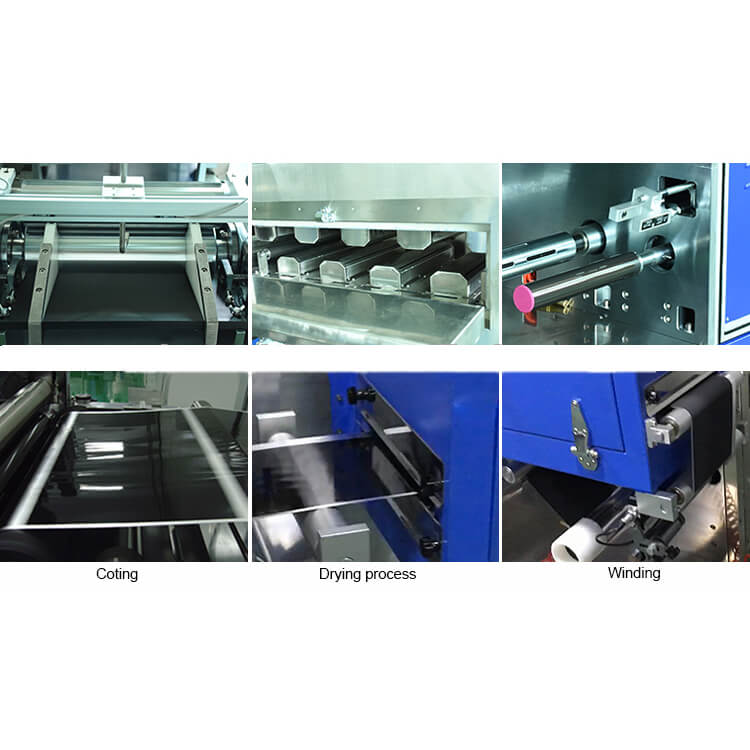

* Трехвалковое трансферное покрытие с широким окном покрытия;
* Измерение шабера Comma с механизмом точной регулировки для достижения высокой точности покрытия;
* Управление ПЛК, сенсорный экран, простота в использовании;

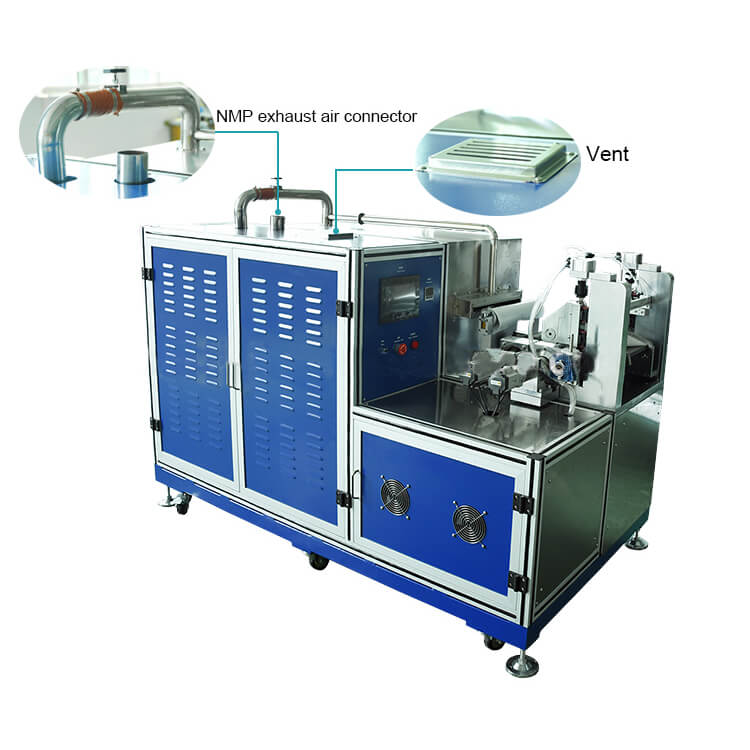

*Дополнительное устройство для восстановления растворителя;
Технические параметры оборудования и конфигурация основного оборудования
1) Конфигурация основного оборудования
|
НЕТ. |
Элемент |
Технические характеристики |
|
1. |
Подходит для системы |
Тройной, литий-железо-фосфат, кобальтат лития, манганат лития, графит, кремниевый углерод и другие системные аккумуляторы с положительным и отрицательным электродом процесс покрытия |
|
2. |
Тип покрытия |
Непрерывное покрытие |
|
3. |
Номер секции печи |
1 секция 1 метр печь |
|
4. |
Скорость покрытия |
0~0,5 м/мин |
|
5. |
Толщина подложки |
Алюминиевая фольга (Al): 8 ~ 30 мкм Медная фольга (Cu): 8 ~ 30 мкм |
|
6. |
Расчетная ширина поверхности валка |
330 мм |
|
7. |
Обеспечьте ширину покрытия |
в пределах 280 мм |
|
8. |
Малярный валик, раскладушки |
Φ120мм |
|
9. |
Прижимной ролик |
Φ80мм |
|
10. |
Прецизионное покрытие |
±3 мкм |
|
11. |
Точность веса (мг/см2) |
Значение центра покрытия ± 1,0% |
|
12. |
Подходит для вязкости пасты |
2000~12000 (мПа·с) |
|
13. |
Диапазон толщины одностороннего сухого покрытия |
20-200 мкм |
|
14. |
Свойства растворителя |
Масляный растворитель NMP (s.g=1,033, b.p=204℃) |
|
Водный растворитель H2O/NMP (s.g=1.000, b.p=100℃) |
||
|
15. |
Подходит для диапазона содержания твердых веществ |
20~85% |
|
16. |
Точность размера покрытия (мм) |
L≤±1 、 Вт≤±0,5 |
|
17. |
Точность переднего и заднего выравнивания (мм) |
L≤±1 、 Вт≤±0,5 |
2) Интегральная размотка, головной механизм:
|
НЕТ. |
Итен |
Технические характеристики |
|
1. |
Монтажная конструкция ролика |
Надежно установите стальную раму |
|
2. |
Обработка поверхности рулона |
Окисление поверхности металлического алюминиевого рулона |
|
3. |
Система контроля натяжения |
Автоматическое управление постоянным натяжением, диапазон натяжения 0~50 Н, управление серводвигателем |
|
4. |
Исправить путь |
Автоматическое управление EPC, ход 50 мм |
|
5. |
Режим намотки |
Катушка материала фиксируется 3-дюймовым воздушным расширительным валом и воздушным расширительным валом; |
|
Единая ось расширения воздуха для размотки |
||
|
6. |
Максимальный диаметр размотки |
Ф 250мм |
|
7. |
Максимальная нагрузка на ось расширения газа |
80 кг |
|
8. |
Количество воздухорасширительных валов |
1 |
|
9 |
Двигатель главного привода |
Серводвигатель |
|
10 |
Обработка поверхности рулона |
Окисление поверхности металлического алюминиевого рулона |
|
11 |
Доктор лезвие |
Двустороннее ракельное лезвие с запятой |
|
12 |
Покрытие ролик (стальной ролик) |
Твердое хромирование |
|
13 |
Спинка (кроватки) |
Поверхность покрыта импортным EPDM |
|
14 |
Отрегулируйте высоту зазора отвала |
Ручная настройка |
|
15 |
Одно положение головы |
Монтаж и эксплуатация перед сушкой |
3) Печь
|
НЕТ. |
Элемент |
Технические характеристики |
|
1. |
Структура печи |
Двухслойное автономное отопление, верхнее и нижнее расположение |
|
2. |
Длина духовки |
1м/секция |
|
3. |
Материал |
нержавеющая сталь SUS304 |
|
4. |
Контроль температуры |
Разделен на нормальный контроль рабочей температуры, мониторинг перегрева и контроль защиты от аварийных сигналов, а также отключение основного источника питания отопления; абзацы полностью независимо друг от друга |
|
5. |
Режим нагрева |
Электрическое отопление, структура циркуляции горячего воздуха |
|
6. |
Одинокий раздел печь мощность нагрева |
6кВт |
|
7. |
Внутри температура духовки |
Дизайн Макс . 150 ℃, одинокий раздел печь разница температур ≤ ± 2,5 ℃ |
|
8. |
Дующий путь |
Верхний и нижний обдув, верхний и нижний воздух камерный нагревательный элемент |
|
9. |
Структура ветра |
Специальная форма используется для вырезания канавки воздушного сопла. |
|
10. |
Управление вентилятором |
Контакторное управление |
|
11. |
Управление отоплением |
Твердотельное реле |
|
12. |
Материал вентилятора |
нержавеющая сталь SUS304 |
|
13. |
Система восстановления растворителя |
Необязательный |
4) Механизм намотки: имеет ту же функцию, что и разматывание, следующим образом
|
НЕТ. |
Элемент |
Технические характеристики |
|
1. |
Исправление марширующий |
Установка сушильного патрубка |
|
2. |
Напряжение |
Автоматический контроль постоянного напряжения |
|
3. |
Монтаж состав |
Надежно установите стальную раму |
|
4. |
The число о ф обмотка газ ось расширения |
1 Одноплечая обмотка |
5) С система управления
|
НЕТ. |
Элемент |
Технические характеристики |
|
1 |
Главный контроль л система |
Сенсорный экран, ПЛК, сервосистема |
|
2 |
Режим работы |
Ручной, автоматический, аварийный останов; Целый машина может работать до и после |
|
3 |
Аварийное состояние |
Когда устройство выйдет из строя, на сенсорном экране отобразится соответствующий экран коррекции |
6) Аппаратная точность
|
НЕТ. |
Элемент |
Технические характеристики |
|
1. |
Скребок |
Круговой прыжок ≤±1,5 мкм, Ra0,4, прямолинейность ≤±1,5 мкм |
|
2. |
Покрытие ролик(стальной ролик) |
Круговое биение ≤ ± 1,5 мкм, прямолинейность Ra0,4 ≤ ± 1,5 мкм |
|
3. |
Резиновый валик |
Круговое биение ≤10 мкм, прямолинейность ≤10 мкм |
|
4. |
Исправление отклонение |
±0,2 мм |
7)Требования к среде установки
1) Температура окружающей среды головки машины составляет 25~30°C, а остальной части 10~40°C;
2) Относительная влажность головки машины составляет RH ≤ 35%, RH отрицательного электрода ≤ 98%, а остальные ≤ 98%;
8) Вспомогательные средства
1)Электропитание: 3 фазы 380 В, 50 Гц, диапазон колебаний напряжения: +8%~–8%; общая мощность блока питания 10кВт;
2) сжатый воздух: после сушки, фильтрации и регулирования напряжения: выходное давление превышает 5,0 кг/см2.
1 Стандартная экспортная упаковка: внутренняя защита от столкновений, внешняя экспортная деревянная упаковка.
2 Экспресс-доставка, по воздуху, по морю в соответствии с требованиями клиентов, чтобы найти наиболее подходящий способ.
3. Ответственный за ущерб в процессе доставки, бесплатно заменит поврежденную часть для вас.
СРОК ПОСТАВКИ : 15-20 дней после подтверждения заказа, дата доставки деталей должна быть определена в соответствии с
Сезон производства и количество заказа.
