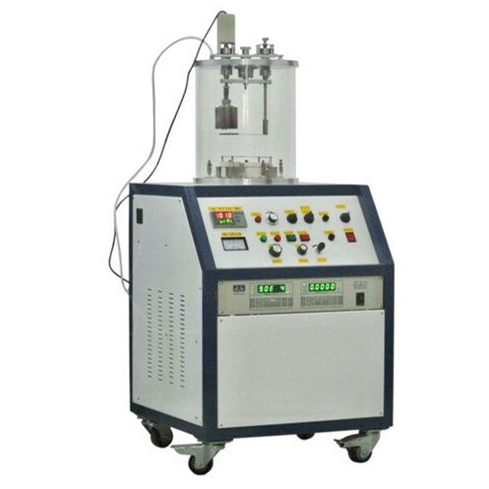

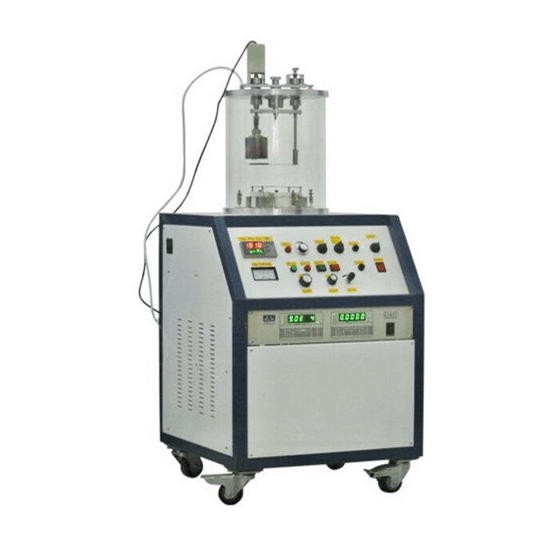

компактная система термического испарения с 4 тиглями из испарительного источника

компактная система термического испарения с 4 тиглями из испарительного источника

  • :

    GSL-1700X-EV4

  • MOQ :

    1

  • Compliance:

    CE Certified

  • Warranty:

    1 year

  • Delivery Time:

    5 days

  • Отправить по электронной почте :

    Louis@lithmachine.com

компактная система термического испарения с 4 тиглями из испарительного источника



gsl-1700x-ev4 - это компактная система термического испарения с 4 тиглями с испаряющимся источником и точным и программируемым контролем температуры. четыре испаряющихся тигля могут быть использованы для нанесения нескольких различных материалов для выращивания многослойных пленок одна за другой в одной и той же атмосфере камеры. Система подходит для покрытия большинства пленок из металлических и органических материалов размером до 2 "от 200 до 1500 ºC (или от 200 до 1700 ºC с помощью дополнительной термопары b-типа).

технические характеристики:

структура & amp; функции
Thermal Evaporating System

  • 280 мм наружный х 260 мм внутри х кварцевая камера высотой 310 мм для легкой очистки и загрузки образцов
  • Вращающиеся испаряющиеся источники диаметром 2 дюйма для равномерного пленочного покрытия
  • нагреватель вольфрамовой катушки и глиноземный тигель для высокотемпературного покрытия до 1700 ºC
  • точный контроль температуры с 30 программируемыми сегментами и точностью +/- 1 ºC
  • высокий вакуум может достигаться до 1,0e-5 торр с помощью дополнительного турбонасоса
  • порт подачи газа и клапан встроены для продувки камеры и возможности cvd

входная мощность
Thermal Evaporating System

  • входное напряжение: переменный ток 208 - 240 В, 50/60 Гц, однофазный (переменное напряжение 110 В доступно через трансформатор 1500 Вт)
  • потребляемая мощность: 1200 Вт
  • выходная мощность :: 12 В и 30 А макс. рекомендуемый рабочий ток & lt; 30 а
  • кабель питания в комплекте без штекера

контроль температуры & amp; обогреватели
Thermal Evaporating System

четыре тигля для выпаривания глинозема объемом 3 мл каждая. четыре источника не могут быть использованы одновременно. многослойный депозит будет сделан один за другим.
  • В нижней части глиноземного тигля встроен нагреватель с вольфрамовой катушкой и термопарой (для контроля температуры (рис. 1). Размеры указаны на левом рисунке).
  • стандартная термопара типа s (входит в комплект и устанавливается) - нагрев от 200 ° C до 1500 ° C (рис. 2)
  • дополнительная термопара b-типа (за дополнительную плату) - нагрев от 1200 ºc ​​до 1700 ºc
  • один цифровой регулятор температуры с 30 программируемыми сегментами и точностью +/- 1 ºC (рис. 3)
  • настройки времени регулятора температуры указаны в секундах. Рекомендуется ограничить скорость нагрева / охлаждения до 0,3 ºC / с (или 20 ºC / мин) ниже 1200 ºC, и ограничить до 0,15 ºc / с (или 10 ºc / мин) от 1200 - 1700 ºc.
  • для непрерывного нагрева выше 1300 ºC, пожалуйста, ограничьте время работы до 1 часа, чтобы сохранить срок службы уплотнительного кольца нижнего фланца
  • Для быстрого нанесения покрытия до 2000 ° C, например, необходимого для углеродного покрытия, пользователь может удалить термопару, глиноземный термоблок и глиноземный тигель, загрузить испарительный материал непосредственно в нагреватель вольфрамовой катушки и использовать текущий режим ручного управления (рис. 4). )
  • в комплект входят четыре тигля из глинозема (до 1700 ºC) и два вольфрамовых нагревателя. пожалуйста, обратитесь к дополнительному разделу для заказа запасных частей
  • Thermal Evaporating System

вращающийся держатель образца
Thermal Evaporating System

  • один диаметр 50 мм вращающийся образец ступени и его заслонка установлены на верхнем фланце.
  • скорость вращения: 5 об / мин
  • расстояние от держателя образца до источника испарения регулируется от 40 мм до 85 мм.

система анализа толщины пленки (опция)

прецизионная тонкая пленка & amp; системы анализа покрытий - eq-tfms-ld доступен за дополнительную плату.



вакуум

  • Вакуумный порт KF25 установлен для подключения к вакуумному насосу
  • самый высокий вакуум может достигать & lt; 1e-5 торр при прокачке в течение ночи с помощью дополнительного турбомолекулярного насоса
  • вакуумный насос требуется для покрытия. пожалуйста, выберите из следующих вариантов продукта
    • Двухступенчатый лопастной вакуумный насос с уловителем пара для устранения масляного тумана, который может достигать вакуума до 1,0e-2 Торр для испарения благородных металлических материалов, таких как золото, серебро и органические материалы.
  • Thermal Evaporating System

впуск газа

  • 1/4 трубный фитинг встроен для продувки камеры или обработки газа
  • один игольчатый клапан встроен для контроля скорости потока газа

необязательный

  • Дополнительный глиноземный тигель и нагреватель из вольфрамовой катушки можно заказать в tmax за дополнительную плату.

габаритный размер

Thermal Evaporating System

размер кварцевой камеры

o.d.:280 мм (11 ")
внутренний диаметр 260 мм (10,2 ")
длина: 310 мм (12,2 ")

соблюдение

  • сертификат ce

гарантия

  • ограниченная гарантия сроком на один год с пожизненной поддержкой

вес нетто

  • 80 кг

вес груза и размеры

  • 200 фунтов, 40 "x 30" x 32 "

замечания по применению

  • для достижения высокого вакуума, необходимого для испарения некоторых материалов, пользователь может
    • проверьте камеру, уплотнительное кольцо и фланец на наличие частиц, волокон или царапин. используйте безворсовую ткань, смоченную изопропиловым спиртом (Ipa), чтобы протереть поверхность
    • используйте нагревательную ленту для обжига камеры при 150 ºC и предварительного нагревания нагревателя змеевика и тигля при 500 ºc ​​при перекачке с помощью дополнительного турбонасоса в течение не менее 2 часов
    • перекачивать камеру в течение ночи без нагрева, если требуется вакуум выше 1,0e-5 Торр
  • не запускайте программу отопления и не увеличивайте ток вручную без закрытой камеры и вакуума!
  • не выпускайте вакуум и не прекращайте прокачку, когда устройство для нанесения покрытий находится в режиме испарения! во время остывания нагревателя прекратите прокачивание или сбросьте вакуум только при снижении температуры ниже 100 ° С!




Thermal Evaporating System









пакет:

1 стандартная экспортируемая упаковка: внутренняя защита от столкновений, внешняя экспортная упаковка из деревянной коробки.

2 доставка экспресс, по воздуху, по морю в соответствии с требованиями клиентов, чтобы найти наиболее подходящий способ.

3 ответственность за повреждение во время процесса доставки, заменит поврежденную часть для вас бесплатно.

срок поставки : 15-20 дней после подтверждения заказа, дата доставки должна быть определена в соответствии с

сезон производства и количество заказа.
