OTF-1200X-RTP-II-5MOQ :
1Compliance:
CE CertifiedWarranty:
1 yearDelivery Time:
5 daysОтправить по электронной почте :
Louis@lithmachine.com

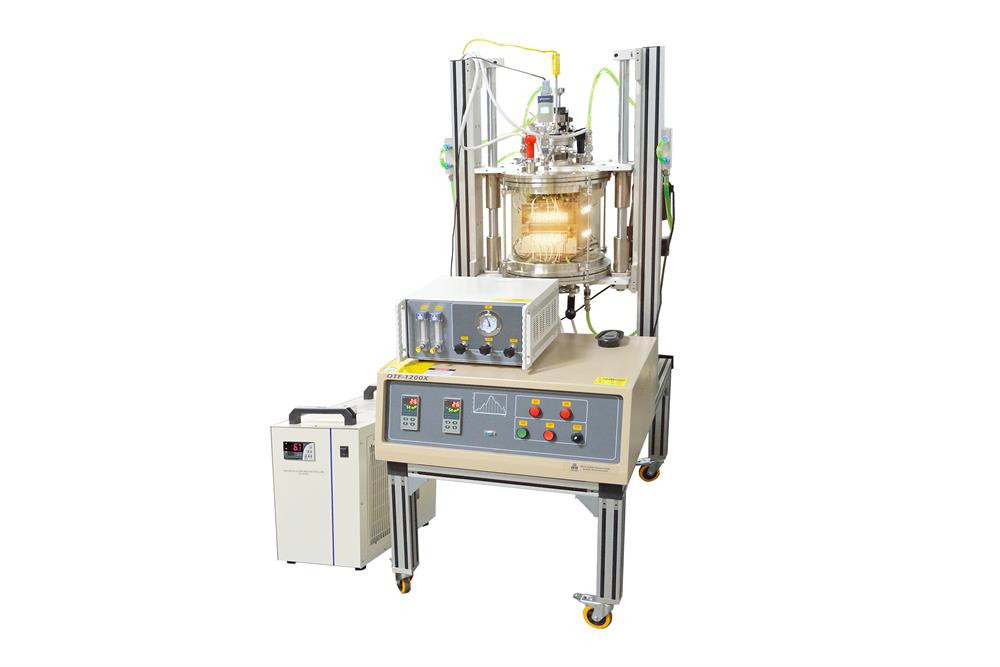

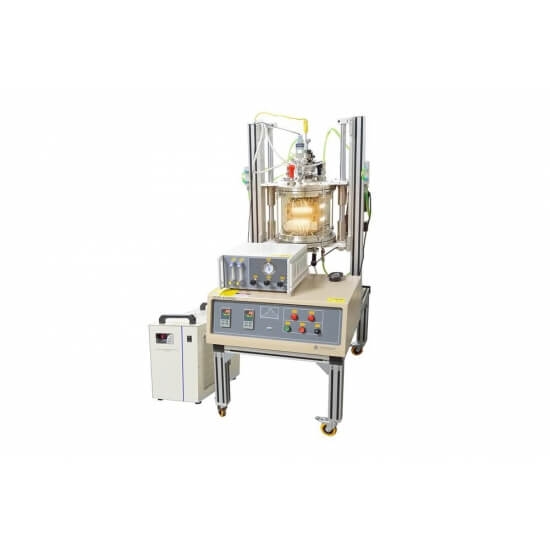

otf-1200x-rtp-ii-5 - печь для быстрой термической обработки с 11-дюймовой внутренней кварцевой камерой. Она предназначена для термического испарения или css ( близко сублимация ) пленочное покрытие до круглых образцов диаметром 5 "и макс. 800 ° C. Печь нагревается двумя группами галогенных нагревателей (сверху и снизу) отдельно с макс. 10ºC / с степень нагрева. Два 30-сегментных прецизионных терморегулятора встроены с точностью +/- 1ºC. Порт RS485 и управляющее программное обеспечение включены для обеспечения возможности регистрации печи и профиля температуры через ПК. Это отличный инструмент для исследования тонких пленок нового поколения для солнечных элементов, таких как cdte, сульфидные и перовскитовые солнечные элементы.
технические характеристики:
|
структура печи & amp; вакуумная камера |
· два регулятора температуры. · Камера изготовлена из кварцевой трубки из плавленого кварца высокой чистоты. · размер кварцевой трубки: 11 дюймов / 10,8 дюйма и x 9 дюймов · вакуумные фланцы изготовлены из нержавеющей стали 316. |
|
вакуумные фланцы
|
· верхний фланец с одним вакуумным отверстием kfd-25 и одним выходным отверстием для газа (требуется труба 1/4 ") может скользить вверх или вниз вручную, чтобы легко загружать и выгружать подложку и испаряемый материал. · нижний фланец имеет один вакуумный порт KFD-25 с одним впускным отверстием для газа (требуется труба 1/4 ") с игольчатыми клапанами. · фланец уплотнен двойными силиконовыми уплотнительными кольцами и может достигать макс. вакуумное давление 10e-2 Торр с помощью качественного механического насоса и 10e-5 Торр с помощью молекулярного насоса (вакуумный насос не входит, пожалуйста, заказывайте отдельно). · один цифровой вакуумметр установлен на верхнем фланце. · прецизионный антикоррозийный цифровой вакуумметр в стандартной комплектации (с 2016.03.24 г.) , |
|
управление потоком газа
|
|
|
нагреватель и держатель образца |
· два независимо управляемых нагревателя с регулируемым вручную зазором от 2 до 30 мм. · В качестве нагревательного элемента для быстрой термической обработки используются 20 галогенных ламп. · Нагреватели изготовлены из нержавеющей стали с водяным охлаждением, чтобы уменьшить тепловое излучение и обеспечить быстрое охлаждение. · Диаметр 5 дюймов. Держатель круглой пластины встроен в верхний нагреватель для удержания подложки. · В комплект входит один набор высокопроводящих алн пластин или графитовых пластин (диаметр 5 "x 0,5 мм) (место снизу для испаряющегося материала) · охладитель оборотной воды 58 л / мин включен для экономии воды (нажмите на картинку ниже, чтобы увидеть подробные характеристики).
|
|
|
· два прецизионных цифровых температурных контроллера с программируемыми 30 сегментами обеспечивают независимое управление верхним и нижним нагревателями. · Каждый контроллер имеет функцию автонастройки pid для защиты нагревателей от перерегулирования и функцию сигнализации для предотвращения перегрева и поломки термопары. · интерфейс связи с ПК и усилитель; программное обеспечение установлено для записи температурного профиля, показанного ниже.
· |
|
|
· максимальная температура для каждого нагревателя: & lt; = 800ºC. · Максимальная разница температур между двумя нагревателями: & lt; = 300ºC зависит от расстояния между двумя нагревателями: о расстояние 30 мм макс. разница во времени: 315ºC при нагреве только дна |
|
отопление и усиление скорость охлаждения |
· отопление: & lt; 8ºC / с (только один нагреватель) · охлаждение: & lt; 10ºC / с (600 - 100ºC) макс. |
|
две тепловые пары типа K устанавливаются на верхнем и нижнем нагревателях отдельно. |
|
|
рабочее напряжение |
220В, однофазный, требуется воздушный выключатель 60а |
|
потребляемая мощность |
9,5 кВт всего |
|
размеры |
|
|
вес груза и измерение |
· два поддона: 525 фунтов и 48 "x 40" x 87 "и 165 фунтов с размером 39x31x29" |
|
|
· требуется один вакуумный насос. пожалуйста, заказывайте отдельно, нажав на первую картинку слева внизу. уровень вакуума может достигать & lt; = 10e-2 торр от механического насоса. · Если вы используете коррозийный газ, рассмотрите возможность использования сухого антикоррозионного насоса, показанного на втором рисунке слева внизу (насос pfeiffer из Германии) за дополнительную плату. · Вы можете выбрать цифровую систему подачи газа MFC, нажав на первое изображение справа внизу.
|
|
гарантия |
один год ограничен сроком службы (на расходные материалы, такие как кварцевые трубки и нагревательные лампы, гарантия не распространяется). |
|
ноутбук, программное обеспечение и управление Wi-Fi (опционально) |
· Новый ноутбук с Microsoft Windows 10 и Microsoft Office 2013 (30-дневная бесплатная пробная версия) для немедленного использования. · система контроля температуры на основе labview ( э-mts01 ) позволяет пользователю редактировать температурный профиль, управлять рецептурой термообработки, записывать и наносить данные для печей mti. · беспроводной пульт дистанционного управления обеспечивает рабочий диапазон до 300 метров. · вышеуказанные функции доступны по запросу за дополнительную плату (до 1000 долларов США). Пожалуйста, свяжитесь с нами для получения дополнительной информации. · нота: программное обеспечение совместимо только с Tmax Юдианский регулятор температуры |
|
|
· Трубчатые печи с кварцевой трубкой предназначены для использования в условиях вакуума и низкого давления & lt; 0,2 бара / 3 фунта / кв. Дюйм / 0,02 мПа. вакуумные давления можно безопасно использовать только до 1000 ° C. скорость потока для газов должна быть ограничена до & lt; 200 sccm (или 200 мл / мин) для уменьшения тепловых ударов в трубу. · внимание : двухступенчатый регулятор давления должен быть установлен на газовом баллоне, чтобы ограничить давление ниже 3 фунтов на квадратный дюйм для безопасной работы. · подставка этой печи предназначена для перевозки на короткие расстояния по ровной поверхности |
1 стандартная экспортируемая упаковка: внутренняя защита от столкновений, внешняя экспортная упаковка из деревянной коробки.
2 доставка экспресс, по воздуху, по морю в соответствии с требованиями клиентов, чтобы найти наиболее подходящий способ.
3 ответственность за повреждение во время процесса доставки, заменит поврежденную часть для вас бесплатно.
срок поставки : 15-20 дней после подтверждения заказа, дата доставки должна быть определена в соответствии с
сезон производства и количество заказа.
Louis@lithmachine.com
+0086 15959378975
1085 мм х 680 мм х 1710 мм ч
