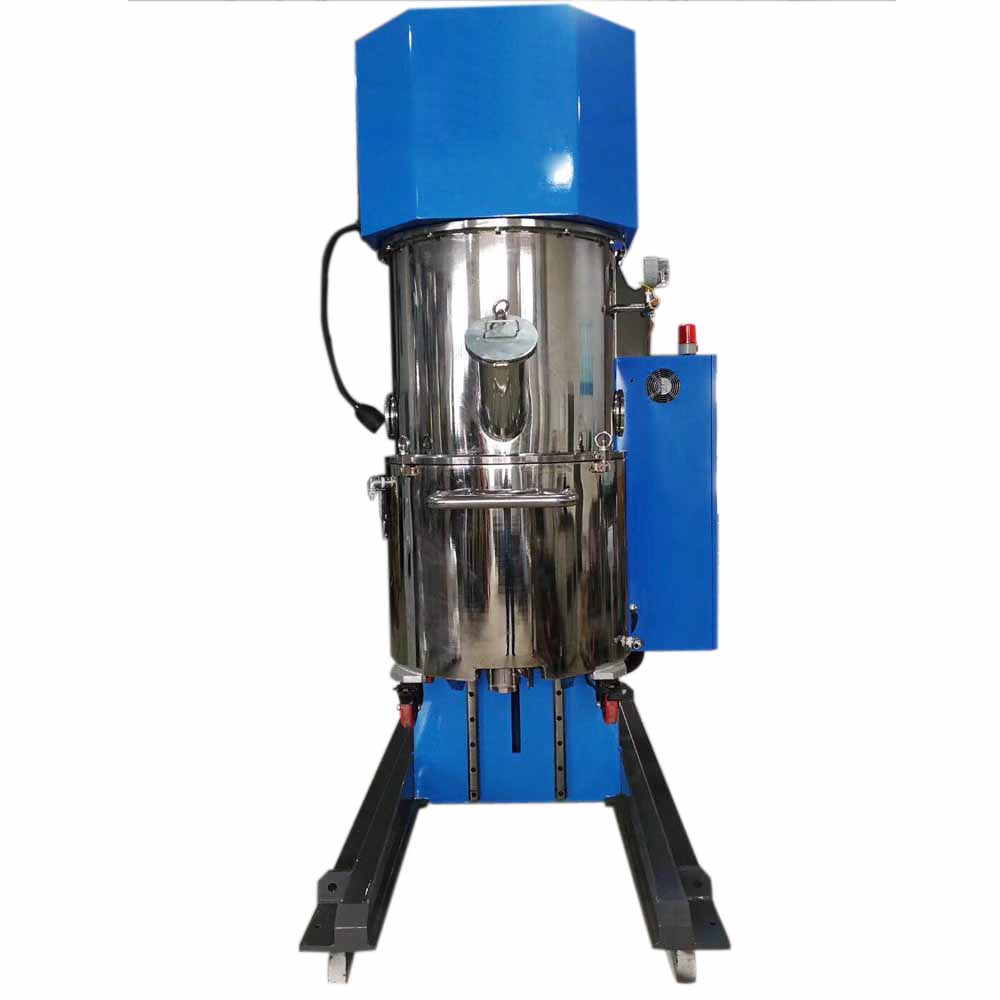

Двухместный планетарный вакуумный смеситель на 200 л

:
LITH-PV-200L
MOQ :
1
Compliance:
CE
Warranty:
2 years
Delivery Time:
5 days
Отправить по электронной почте :
Louis@lithmachine.com

Двухместный планетарный вакуумный смеситель на 200 л

принцип работы :

низкоскоростная перемешивающая пульпа и зубчатый диспергирующий диск, установленные на высокоскоростном диспергирующем валу, вращаются и вращаются (каждый работает в соответствии с осью вращения и вращается вокруг одной и той же оси вокруг одной и той же оси); в то же время, в сочетании с конструкцией с низким зазором для перемешивающей суспензии, лопасти с низкой скоростью перемешивания производят сильные помехи при перемешивании и круговые движения вверх-вниз-влево-вправо (с макроскопической точки зрения, столкновение материала, обмен, экструзия, замешивание / совпадение и циркуляция, достижение массообмена, теплообмена и реакции); высокоскоростной диспергирующий диск производит сильное механическое и гидравлическое сдвигающее действие, которое может полностью / глубоко разрушить материал; таким образом, в конечном итоге обеспечивается то, что материал полностью диспергирован и однородно смешан (смешан).

применимые продукты :

1. подготовка положительных и отрицательных винтов с вязкостью 12 000–20 000 сП для литий-ионных батарей и подготовка других материалов;

2, не подходит для перемешивания ацетонового растворителя.

Габаритные размеры и вес оборудования:

1. размеры: длина 2400х ширина 1600х высота 2750мм;

2. Вес всей машины: около 4,0 тонн.

параметры производительности оборудования :

1. производственная мощность оборудования: расчетный объем: 265 л, объем использования: 200 л;

2. Характеристики смесительного барабана: внутренний диаметр 750 мм, глубина 600 мм; с использованием материала sus304, чистовая токарная обработка, тонкое шлифование, водяная баня с двойным сэндвичем из нержавеющей стали.

3. революция:

3.1 два набора смесительных лопастей твист-типа, материал sus304, прецизионная обработка;

Скорость вращения 3,2: 0 ~ 31 об / мин, скорость вращения лопастной мешалки: 0-65 об / мин, регулирование частоты.

3,3 мощность: 15 кВт

3.4 Точность сборки мешалки:

3.4.1 зазор между мешалкой и стенкой цилиндра составляет 3-5 мм, а зазор между мешалкой и мешалкой составляет 6-10 мм;

3.4.2 зазор между лопастной мешалкой и дном контейнера составляет 4 мм ± 1 мм.

4. самовращение (2 комплекта)

4.1 два набора диспергирующих валов, каждый с 2 диспергирующими дисками диаметром 155 мм, материал Sus304;

4.2 скорость вращения: 0 ~ 3000 об / мин, контроль частоты.

4.3 мощность: 22 кВт

5. степень вакуума может достигать -0,098mpa, и пользователь может подготовить вакуумное оборудование;

6. Диапазон регулирования температуры: 20 ~ 90 ° C, перепад температур ± 1 ° C, точка измерения температуры расположена во внутренней стенке цилиндра и находится в непосредственном контакте с материалом.

7. материал:

7.1 материал, соприкасающийся с материальной частью, изготовлен из нержавеющей стали Sus304;

7.2 основной станок выполнен из стали q235.

8. Ход подъема: 700 мм, способ подъема: гидравлический цилиндр, подъемный смесительный ковш.

9. Способ управления: ручное управление.

защитная защита :

1. есть звуковой и визуальный сигнал тревоги, когда смесительный бак поднимается или опускается;

2. после того, как смесительный бак установлен, смеситель может работать;

3. корпус цилиндра не может подниматься и опускаться при работе смесителя;

4. автоматическая защита электрических приборов; защита от аварийной остановки для операторов;

5. миксер, электрический шкаф и блок управления должны быть заземлены.

технические параметры оборудования:

1, оборудование подходит для вязкости: 1 тысяча-20000 сП;

2, общая мощность: около 37 кВт;

3. вакуум: ≤ -0.098mpa;

4. положительное давление рубашки с водяным охлаждением смесительного бака: ≤ 0.4Mpa.

смесительное ведро для циркуляции охлаждающей воды :

1. принцип охлаждения: после охлаждения циркуляционной воды градирней она поступает в отводной канал смесительного бака через входное отверстие для воды смесительного бака.

из-за сопротивления направления потока отводящего слоя образуется перепад давления между входом воды и выходом воды (общий перепад давления составляет 2-3 кг / см2).

тем самым скорость потока воды ускоряется, и тепло, выделяемое в смесительном резервуаре, вовремя отводится через внутреннюю стенку смесительного резервуара. Скорость потока воды регулируется путем регулирования давления воды на входе для достижения цели регулировки температуры материала в цилиндре.

2. требования к охлаждающей воде:

2.1 оборотная вода охлаждается градирней, а температура воды на входе в смесительный бак составляет ≤ 20 ° с;

2.2 Давление на входе составляет 4-5 кг / см2.

конфигурация устройства

1. основная машина: поверхность окрашена, цвет синий + серый (можно подобрать в соответствии с требованиями пользователя);

2, верхний ствол: производство нержавеющей стали, всего 1 комплект. стандартный один порт подачи dn140, один ￠ 100 смотровых отверстий, один фокусный порт ¢ 100, трехсторонний вакуумный трехсторонний 3/4 » и один вакуумный стол yx-100;

3, смесительный барабан: из нержавеющей стали, всего 1 комплект. стандартная рубашка с водяным охлаждением 1 (внутренний вход и выход холодной воды 1 дюйм, 1 быстрый разъем из нержавеющей стали), выпускной канал с регулируемым шаровым клапаном 1 дюйм, усиленное антикоррозийное подвижное колесо 4 1 ручка ствола;

4, мешалка перемешивания: производство Sus304, всего 2 группы;

5, ось дисперсии: производство Sus304, всего 2 группы;

6, конфигурация оборудования

нет.

стандартная часть

название

модели

марка

ква

место происхождения

1

плс

fx3sa-30mr

Mitsubishi

1

Япония

2

человеко-машинный интерфейс

mt6103ip

weinview

1

Китай

3

двигатель

у серии

сделано в Китае

2

4

преобразователь

em303b

· Синус

2

шеньчжэнь

5

сокращение

привод

r107-11

серии

восточная передача

1

Чжэцзян

6

вакуумметр

серия YX

Красная звезда

1

Китай

7

температура

контроллер

xmte-3411k

азиатское время международный

1

Китай

8

синхронизирующий

рулевое колесо

8м серия

сделано в Китае

2

9

механический

печать

105 + 502

серии

сделано в Китае

1

10

высокоскоростной

подшипник

6 серия

пидор

6

Германия

11

фреймворк

сальник

птфэ + NBR

сделано в Китае

6

требования к месту установки

1. Пространство перемещения смесительного барабана на передней части оборудования должно быть не менее 1500 мм, а левая и правая задние стороны должны быть не менее 500 мм. пользователь должен предоставить отдельный распределитель питания и нести ответственность за подключение внешнего источника питания к устройству.

2. условия установки

2.1 источник питания: трехфазный переменный ток 380 ± 38 В, частота: 50 ± 1 Гц;

2,2 вакуума: давление -0,1МПа, вакуумная трубка дн25;

2,3 азота: давление 0,1 ~ 0,2МПа, азотная труба № 12, газовая труба

2,4 сжатого воздуха: 0,4 ~ 0,6МПа

2.5 горячая и холодная вода: давление ≤ 0.4Mpa

3, потребление энергии

3.1 расход сжатого воздуха: 4л / час

3.2 расход горячей и холодной воды: 22000 л / час

3,3 вакуумная дозировка: 265 л / раз

3.4 азот со Расход: 265 л / раз

3,5 потребление электроэнергии: 33 кВт / час

4. пожалуйста, обязательно заземлите.

гарантийный срок и послепродажное обслуживание

1. гарантийный срок исчисляется с даты отгрузки с завода, а гарантийный срок составляет три года;

2. если ущерб, вызванный человеческим фактором пользователя стороны a или стороны a, требует обслуживания стороны b от двери до двери и замены деталей, будет осуществлена платная услуга ремонта.

Vacuum Mixer

пакет:

1 стандартная экспортируемая упаковка: внутренняя защита от столкновений, внешняя упаковка из деревянной коробки.

2 доставка экспресс, по воздуху, по морю в соответствии с требованиями клиентов, чтобы найти наиболее подходящий способ.

3 ответственность за повреждение во время процесса доставки, заменит поврежденную часть для вас бесплатно.

срок поставки : 15-20 дней после подтверждения заказа, дата доставки должна быть определена в соответствии с

сезон производства и количество заказа.
